【New Product Recommendations】BCT1838: 1A Power Supply IC for AMOLED Panels

球友会qy(中国)电子
2025.05.12
3315


前言 -AMOLED屏幕的崛起

眼睛让我们领略世界的五彩斑斓，显示屏为我们展现丰富多彩的数字世界。随着显示技术的进步，AMOLED（Active-Matrix Organic LED）显示屏，即有源矩阵有机发光二极管显示屏，因其具有轻薄、柔韧性高、响应快、主动发光（无需背光源）、对比度高、能耗低、抗震能力强等特点，正逐渐取代LCD屏幕，成为众多厂商的首选。


近年来，随着消费者对高质量显示效果需求的增加，强光下屏幕亮度提升、大尺寸屏幕应用、屏下指纹识别和折叠屏幕应用等，这要求AMOLED电源芯片能够给予更大电流。球友会qy(中国)电子的BCT1838 AMOLED电源芯片输出电流达到1A，正是为分析决这一需求而设计，为高端显示技术的应用给予了强有力的支持。


LCD屏和AMOLED屏特点对比

01
BCT1838介绍

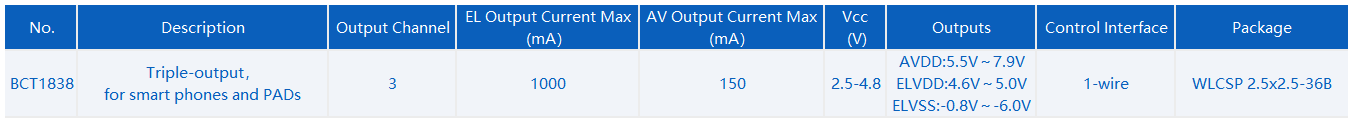

BCT1838是一款3路输出AMOLED显示屏电源管理芯片。ELVDD/VLVSS可为AMOLED模组给予1A工作电流，AVDD可为驱动模块给予150mA工作电流。三路输出均可顺利获得数字接口（SWIRE）实现一线调节输出电压（Step 100mv）。


工作架构：ELVDD Boost升压架构，ELVSS Buck-Boost反向降-升压架构，AVDD 升压架构。

极低输出纹波：为防止低亮度时出现水波纹，产品在轻载时具有极低的输出纹波。ELVDD 约6mv，ELVSS 约8mv，AVDD 约4mv。

ELVSS负压输出为实现重载时极低纹波，采用双电感工作架构。若对重载纹波无特殊要求也可采用单电感工作。

芯片拥有极好的输入瞬态响应以及输出线性调整率和负载调整率。

BCT1838 还集成了软起动、欠压保护、过流保护、短路保护、过温保护、SHT端子故障状态警示、nfd端子是否使能快放电等功能，确保产品工作可靠。

02
BCT1838特性曲线

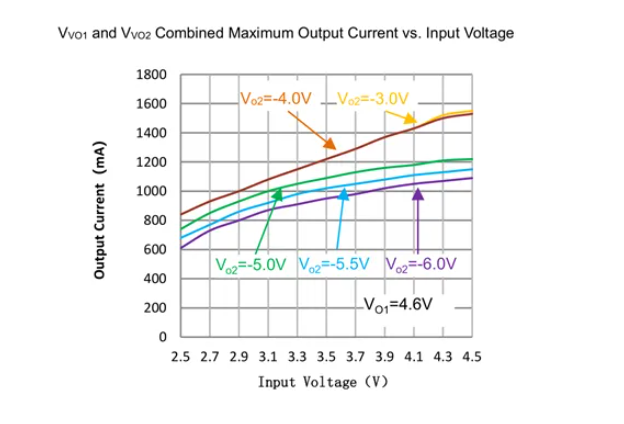

1.带载能力


2.效率曲线



3.输出纹波

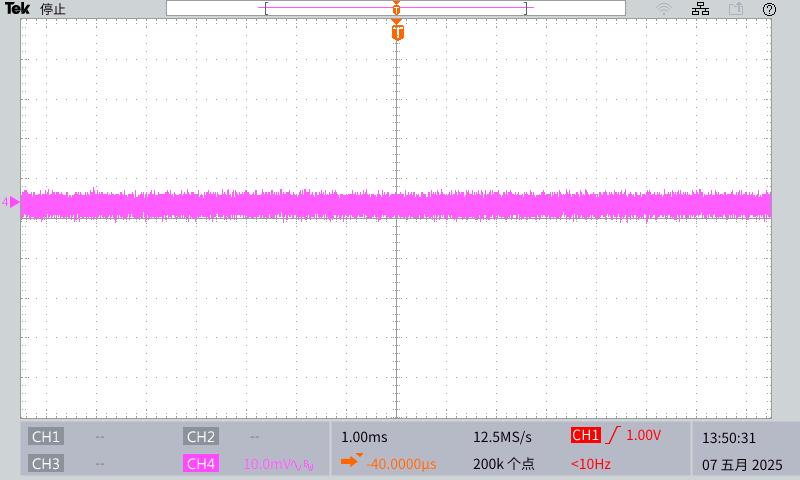

ELVDD纹波

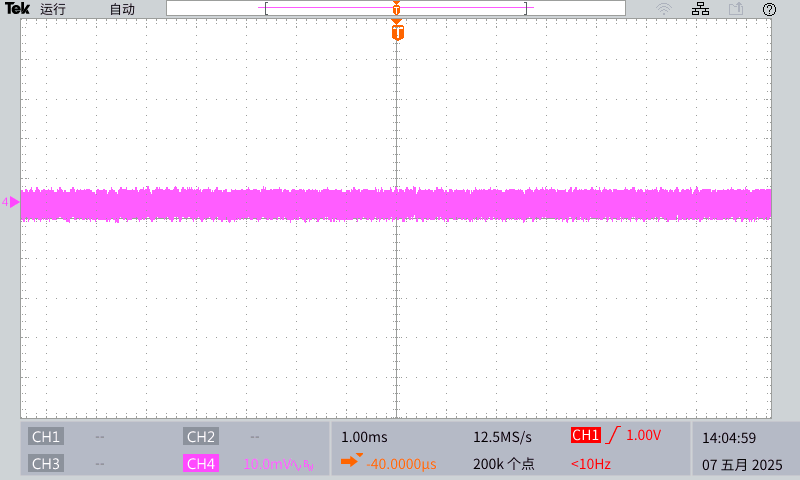

ELVSS纹波


03

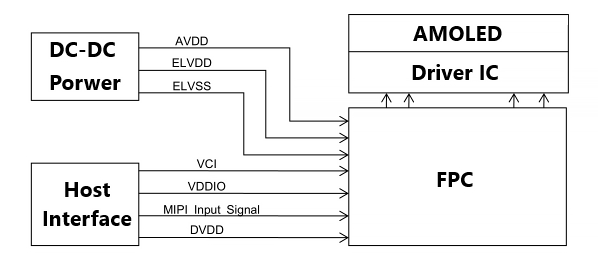

BCT1838整机工作框图


04

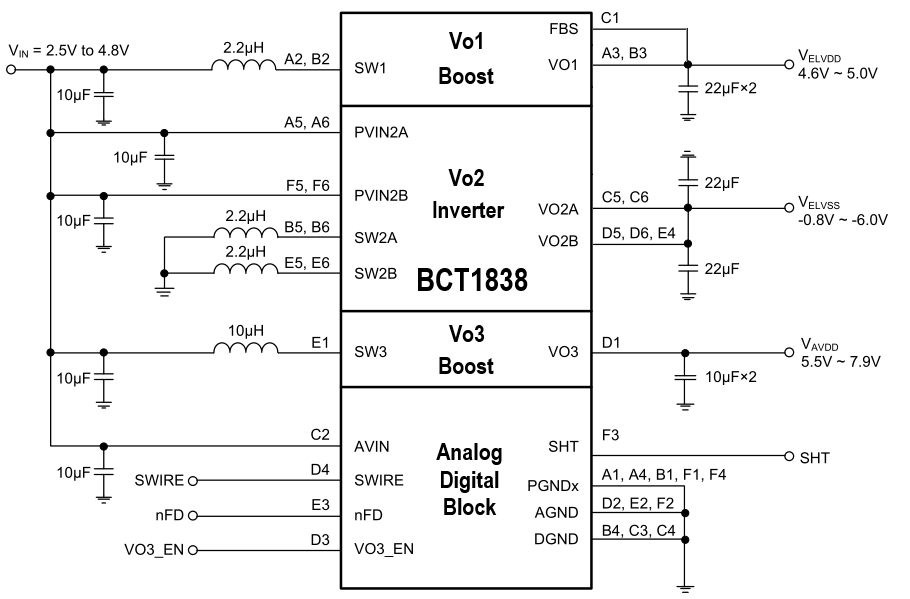

BCT1838工作原理图



05

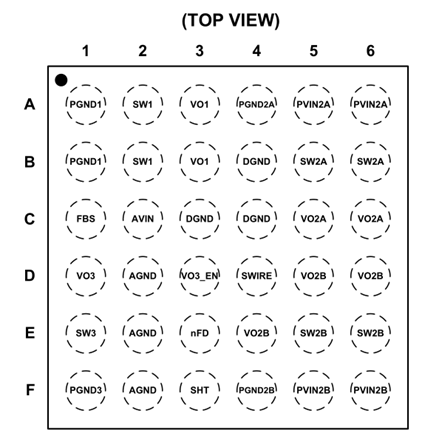

BCT1838的管脚分布图
